38.4MHz温补TCXO晶振精心创作,只为配得上它

文章出处:责任编辑:人气:-发表时间:2020-06-29 10:02【

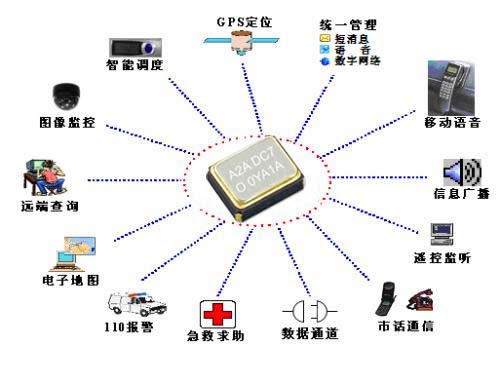

随着导航的应用日益广泛,导航仪面临的环境也多种多样,经常会在恶劣严苛的环境下使用,如热带高温环境,或高纬度低温环境,应用于汽车的车载导航,还将面临剧烈颠簸的环境,晶振如不能胜任这些环境,将导致射频模块与主芯片无法工作,定位功能失效,卫星导航已广泛应用于交通运输,通讯,电力,金融,气象,海洋,水文监测领域,其工作环境差异性大,为了保证导航仪在各种环境下都能正常工作,一个高稳定性的时钟源是必不可少的,本文将介绍高稳定性的温补晶振型号TG-5006CJ-20H(X1G004131001100)在北斗导航上的应用。


TG-5006CJ

爱普生晶振公司推出的TG-5006CJ-20H(X1G004131001100)温补TCXO晶振频率为38.4MHz,工作温度范围在-30~+85°C能在各种严苛环境下工作,非常适合导航设备的应用,TG-5006CJ-20带有温度补偿,能在-30°C+85°C温度下保持±0.5×10-6的高精度。TG-5006CJ-20H的频率范围为13~52MHz,通过引脚1可实现压控温补(VC-TCXO)和温补(TCXO)两种功能切换,为用户设计提供灵活性,该晶振的频率稳定性十分出色,频率和负载,电压关系系数均为±0.2ppm,第一年的频率老化不超过±1ppm,频率容差低至±2ppm(回流焊后)能够满足一些对稳定性要求较高的核心网络设备应用。

TG-5006CJ

TG-5006CJ-20H还具备良好的温度特性,通过温补降低温度变化对输出频率的影响,频率随温度变化的稳定度为±2ppm,另外TG-5006CJ-20H还具有低功耗的特点,其工作电压为1.7V-3.465V,电流消耗仅2.0mA,EPSON爱普生晶振公司的这款温补晶振TG-5006CJ-20H的封装尺寸为2.0x1.6x0.73mm,超小型封装可节省设计空间,再加上高稳定性,高精度等优势,TG-5006CJ-20H温补晶振可广泛应用于射频和无线通信设备。
