车规MC-30A晶振,为何工程师都爱EPSON晶振

文章出处:http://www.xtal.cc/责任编辑:加科晶体电子人气:-发表时间:2019-03-19 15:35【

 在汽车仪表系统的设计中最重要的是整个系统的功耗和稳定性,同时还应考虑仪表印刷电路板的体积参数,一般仪器的印刷电路板面积参数约为30x13mm,主控制器周围的空间很小,除了电源设备,为满足设计要求,从细节上选择尺寸小, 需要可靠性高的晶体,在可靠性方面,知名日系一线大品牌爱普生晶振生产商推出MC-30A晶振,此款晶振可以提供32.768kHz和其他20kHz-120kHz,的稳定输出频率,当频率为32.768kHz时,频率公差为+20*10-6,+50*10-6,在其他频率下工作时,频率公差为50 10-6,100 10-6。频率温度系数仅为-0.04x10-6/2,输出频率受温度影响较小,晶体老化率仅为+3x10-6/年。使用寿命长,满足汽车仪表稳定应用的要求。




MC-30A的最大励磁功率为1UW,工作温度为-40-85C,可以满足仪器单片机低功耗的应用要求,在小型化设计中MC-30A的尺寸参数为8.0*3.8*2.54mm采用表面贴装包装,在MC-30A的应用中,晶体振荡器需要配置滤波电容器。MC-30A的负载电容标准值为12.5pf。同时,MC-30A的最大串联电阻为50K,数值较小,能满足起动振动的要求。同时满足AEC-Q200无源元件质量标准认证,满足汽车仪表系统的所有要求。

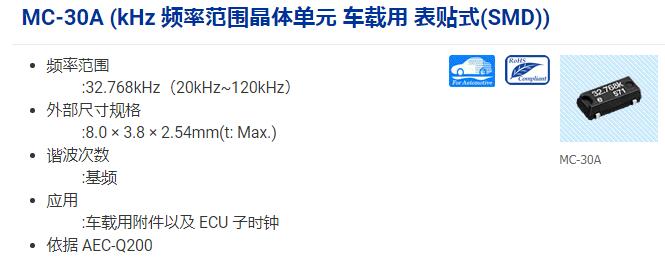

MC-30A晶振规格书

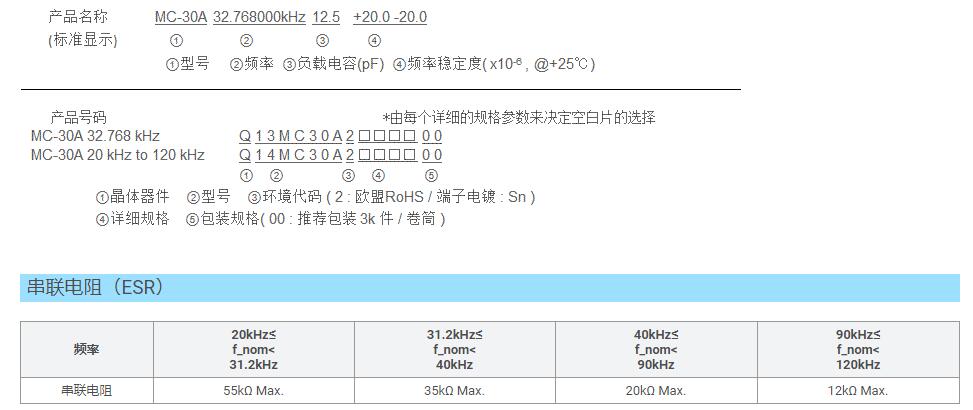

MC-30A晶振规格书

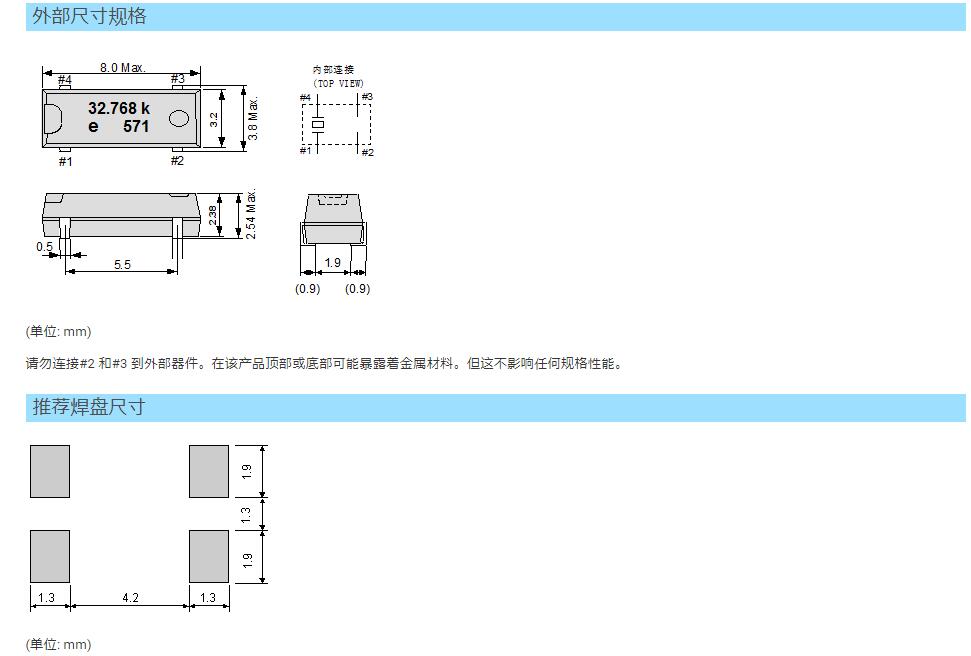

MC-30A晶振规格书

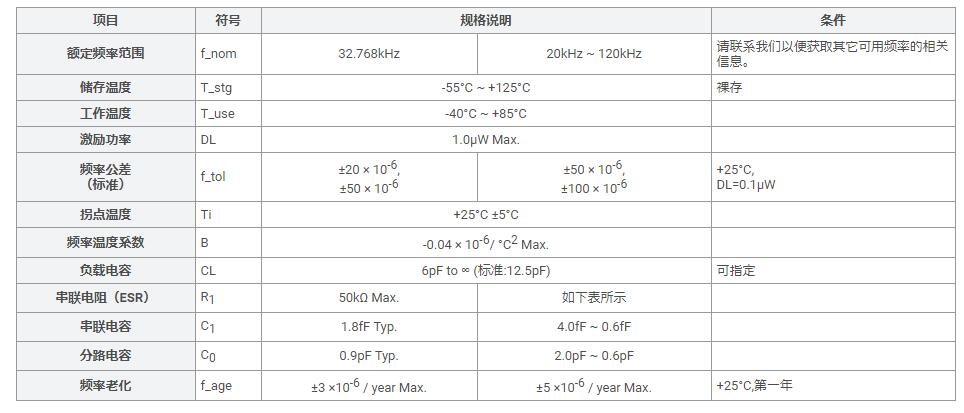

MC-30A晶振规格书

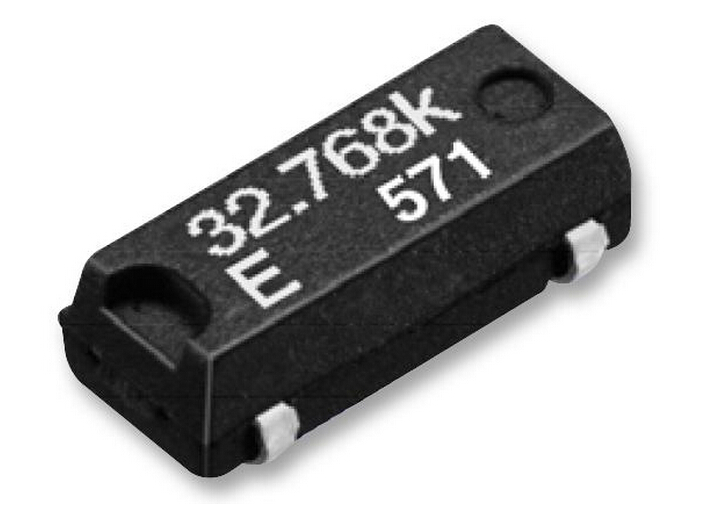

 爱普生(EPSON)公司推出的MC30A晶体,其负载电容低至6pF,有助于避免单片机误操作,采用SMD封装,25时励磁功率为0.1W,标准频率容限为(+20*10-6,+50*10-6,+100*10-6),频率范围为32.768kHz(20kHz~120kHz),工作温度范围为-40+85,环境适应性强。它是汽车应用的理想选择。此外,系统的励磁功率为1.0W(最大),可以降低系统的功耗。超小型封装(8.0 mm*3.8 mm*2.54 mm)可节省系统空间。


此文关键字:MC-30A 爱普生晶振 晶振
