大河晶振开发出基本波300MHz以上的高频的Lamb波晶振

文章出处:www.xtal.cc责任编辑:加科晶体电子人气:-发表时间:2019-07-26 09:46【

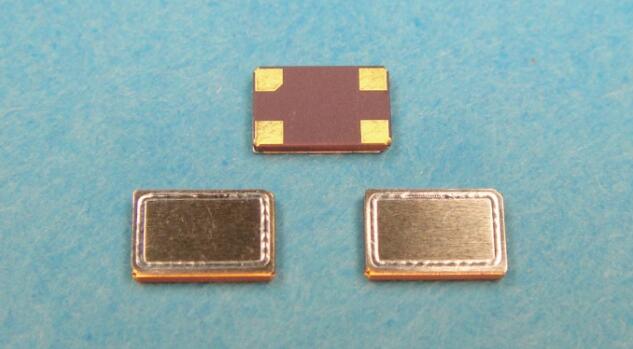

最近日本RIVER大河晶振开发出一款采用光学加工技术的5032大小(5.0×3.2×1.5mm)的Lamb晶振,此款晶振应用基本波的振荡频率在300MHz以上的Lamb波,常温偏差和频率温度特性,在与AT切割水晶振动子同等的高频率稳定,要实现基本波的高频,利用表面波的SAW共振子的振荡电路。常规的SAW谐振子,AT切割水晶振荡与动子相比,常温偏差、周波数温特性、时变等频率存在着低于稳定度的问题。另外使用AT切割水晶振动子构成PLL的倍频振荡电路获得周波的方法也很普遍。与使用SAW谐振子的振荡电路相比,抖动特性容易恶化,抑制相位噪声,日本大河公司过去也成功开发出彩色模式等轮廓系振动模式,开发出各种振动模式。积累了模式设计技术、技术经验。本产品是一般水晶共振子使用的利用没有的Lamb波振动模式,超小型音叉型水晶振动片制造中培养出的高精度光子加工技术加工精度为数μm(微米)。独立的技术“电子束封装”由于使用工法,在陶瓷包装内用金属盖子密封,与以往的产品一样,确保优秀的可靠性。

晶振

在各种各样的Lamb波振动模式中,为了获得最佳的温度特性选择切割角和切割角的最佳组合,最佳设计激励电极结构可以同时得到振动和优异的频率温度特性。日本大河晶振公司将多种Lamb波振动模式中的一个切割角组合,与电极构造一起进行高度使用模拟技术进行分析,选择最佳的组合,将最佳的温度特性得到的组合采用了Lamb波谐振子,关于Lamb波振动模式Lamb波在上下表面对P波(纵波)和SV波(反射面具有垂直方向位移的横波)进行模式转换在耦合的波浪中,传递压电体的Lamb波,加上电磁波,总共有4个波的耦合模成为线。弹性表面波(SAW)从传播部只振动着深度1波长的量,那个主要成分横因为成为波浪,音速低速。与此相对,Lamb波板全体振动,纵波和横波的结合根据度不同,音速从低速模式到高速模式存在广泛的模式。

晶振

一般来说在使用了基本波振荡可能的SAW谐振子的情况下,用AT切割水晶振动子利用PLL的倍频振荡比起构成电路得到高频的方法,抖动特性和相位噪音变得更好,但是SAW晶体比常温偏差和时变等频率稳定度AT切割水晶振动子显著地差。为了解决这个问题,Lamb波谐振子制造回应到现在为止培育了的水晶振动子的制造技术通过使用,实现了与AT切割水晶振动子同程度的频率精度。同时,开发了的Lamb波谐振子的等价常数与以往的SAW共振子不相上下。在普通的ST切割SAW谐振子中,成为大的技术课题的频率温度特性独自的振动由于使用模式和新的切割角大幅度改善了。另外,传统的SAW共振子是不同的是,频率温度特性是三次曲线,因此在宽广的温度范围内,基本波得到优良的频率稳定性。表示动作、作用全部结束。


此文关键字:大河晶振 晶振
