NDK晶振高品质的DNA刷新行业认知

文章出处:http://www.xtal.cc/责任编辑:加科电子人气:-发表时间:2023-04-03 11:25【

晶振行业里晶体是由天然石英晶体制成,再结晶成杂质很少的高纯度石英晶振,它们被用作石英晶体器件,光学元件等的材料,这些材料本身对产品的特性有着重大影响,在这里加科电子晶振公司介绍NDK晶振制造过程,NDK电波株式会社致力于通过工程师和手工艺者在材料,晶种,生长和工艺方面实现最高质量。

材料

严格材料承诺

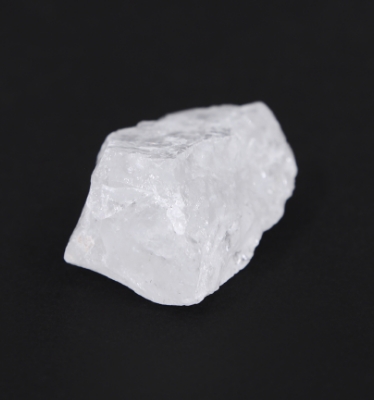

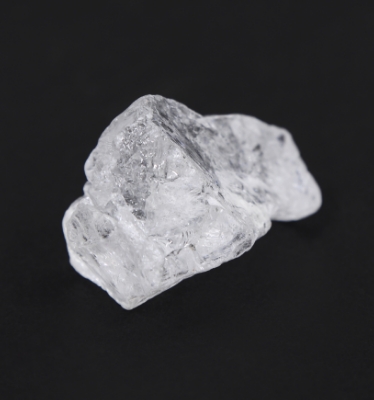

拉沙是天然石英晶体的碎片,用作合成石英晶体的材料,根据透明度可分为五个等级。2至3级适合生长制造石英晶体。如果透明度差,石英晶体中含有裂纹和生长母液,这是不好的,因为它们含有更多不需要的成分,如铁、钠、钙、钾、氯、氟等。此外,如果透明度高,铝含量也会非常高。这是因为高质量的天然石英晶体是通过吸收铝而生长的

等级

                                                                                           12.jpg 13.jpg 15.jpg

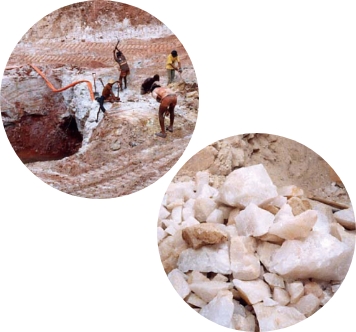

在NDK,我们使用来自巴西和马达加斯加的2至3级拉萨,在那里生产的石英晶体含有较少的杂质。装运前,在分析实验室对拉萨中的杂质浓度进行分析。在确认分析结果符合浓度标准后,产品最终从巴西发货。


种子晶体

种子晶体是NDK的DNA

种子晶体是将合成石英晶体切成约1 mm厚的薄板。当高压釜中充满拉萨和籽晶并加热到高温时,籽晶被用作再结晶的基础,从而形成合成石英晶体。合成石英晶体的质量取决于这种籽晶。毫不夸张地说,90%的质量取决于种子晶体。
种子晶体是NDK的DNA。

专用种子晶体的就地生产

在NDK,我们致力于始终如一的高质量生产,从种子晶体的内部生产开始。近年来,随着对使用光刻技术的更小和更高清晰度石英晶体需求的加快,合成石英晶体的“蚀刻通道”质量变得越来越重要。蚀刻通道取决于种子质量,因此NDK生长专用种子晶体以获得高质量的种子晶体。
专用种子晶体的就地生产


安装间距取决于工程师的经验和专业知识

安装间距取决于工程师的经验和专业知识。
种子晶体放置在高压釜中。虽然需要安装尽可能多的种子晶体,以增加稳定供应和生产力方面的供应和生产力,但过多地缩小间距会导致种子晶体在生长时粘附在周围的合成石英晶体上。工程师多年的经验将决定这种间距的大小。我们根据多年来开发的专有技术预测生长速度和晶体尺寸。




在成品中产生差异的微米级维护

仅仅使用传感器和控制器无法生长出高质量的合成石英晶体。
每个高压灭菌器都有自己的精致特性,掌握它们并调节温度和对流取决于工匠的经验和技能。产品的质量在很大程度上取决于盖子安装的准确性,因为内部压力可达1500 atm。它们必须以1/100毫米的精度拧紧,并且这个过程不能机械化,因为它需要精细的人工操作。

支持NDK合成石英晶体幕后质量的工艺
支持NDK合成石英晶体幕后质量的工艺
支持NDK合成石英晶体幕后质量的工艺

在成品中产生差异的微米级维护

高压灭菌器是一种在高温高压下使用的所谓“压力锅”。因此,如果维护精度不够,它将无法承受高压条件,导致填充溶液从板材区域泄漏。如果溶液泄漏,内部压力下降,可能导致生长暂停,在最坏的情况下,泄漏将导致板材区域破裂。在NDK,高压灭菌器仅由在维护技术方面具有丰富经验的工人进行维护,因此,多年来板材区域没有泄漏。

在成品中产生差异的微米级维护
在成品中产生差异的微米级维护
在成品中产生差异的微米级维护

合成石英晶体的质量评估

根据JIS规定的质量标准,对完成的合成石英晶体进行内部检查。

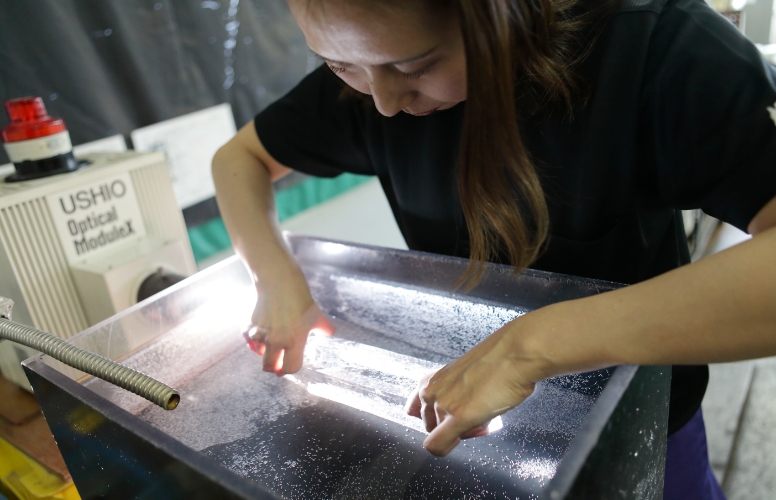

通过将宝石浸入水下并在其上发光来目视检查石英晶体的内部,以检查是否存在夹杂物、蚀刻通道等。此外,对于α值(Q值),从指定的目标粗石上切下一个样品,并使用测量仪在内部进行测量。(在某些情况下,我们可能会要求外部机构评估需要杂质分析(例如高纯度)的规格的合成石英晶体。)

89.jpg 90.jpg
