NX2016SA晶振为您提供“完美”的无线连接设备方案

文章出处:www.xtal.cc责任编辑:加科晶体电子人气:-发表时间:2019-07-11 16:38【

Silicon Labs 无线SOC EFR32 是设计节能型无线连接 IoT 设备的理想选择。EFR32无线产品组合即支持 Zigbee 和 Thread 无线连接也支持低功耗蓝牙和 2.4 GHz、 Sub-GHz 专有协议。这一单芯片解决方案可提供行业领先的能源效率、超快的唤醒时间、可扩展的功率放大器以及性能不妥协的 MCU 功能。这些芯片可适用于电池供电应用以及其他需要高性能和低功耗特性的系统。


NX2016SA


芯片内集成有DC-DC,这个DC-DC转换器需要外部的电感与电容才能正常工作,DC-DC的输出是用于给VDD,RFVDD提供电压的,对于功率小于14dBm的应用。其次就是晶体部分,EFR32的RF和MCU部分的工作需要外部高频的晶体,晶体的频率范围是38MHz~40MHz,典型值为38.4M。另外对于BLE应用,由于要满足蓝牙睡眠时间500PPM的要求,还需要一个32KHz的外部低频晶体,典型值为32.768KHz晶振.同样的不需要负载电容,其它的应用可以不用这个晶体。

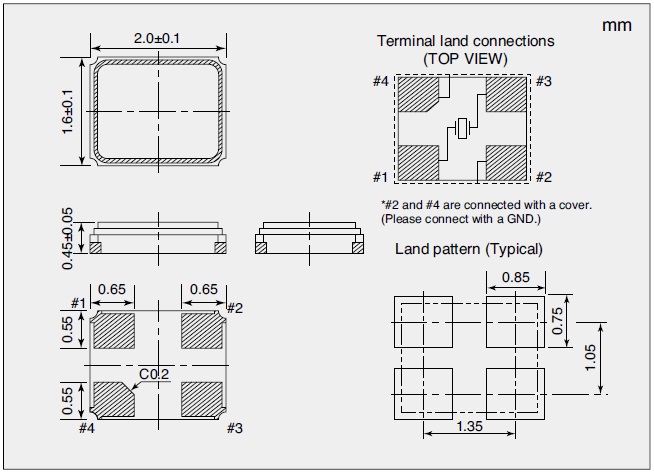

NDK晶振作为全球知名的晶体供应商,NX2016SA是其推出的额定频率为38.4MHZ的晶体单元,负载电容8PF,精度10PPM,料号为,NX2016SA-38.4MHZ-EXS00A-CS05277,加科晶体到货1KK,此款NDK NX2016SA 38.4M晶振采用无铅材料,符合RoHS标准,可用于移动电话,蓝牙等。NX2016SA采用4引脚封装,封装尺寸极小(2.0 x 1.6 x 0.45mm),小尺寸和紧凑的结构减少了晶体单元对电气空间的占用。NX2016SA符合工业级温度要求,高低温适应能力很强,可应用于严苛的环境;推荐的激励功率为1μW~100μW,有效避免了激励功率过大引起的振荡频率变动、等效电路参数变化和频率失真等,负载电容可由用户指定,方便用户进行个性化电路设计,频率老化率很低,产品有较长的寿命。
