NP3225SC-150MHZ-NSC5082B

产品分类：规格书

特征：差动输出SPXO尺寸：3.2×2.5×0.9mm,电源电压：+2.5V或+3.3V 输出规格：HCSL低相位抖动（Typ. 85fs @156.25MHz）符合AEC-Q200符合PCI Express 3.0

订购热线：0755-33533774

跟此产品相关的产品

产品详情

NP3225SC （固定通信用）

特征

差动输出SPXO
尺寸：3.2×2.5×0.9mm
电源电压：+2.5V或+3.3V
输出规格：HCSL
低相位抖动（Typ. 85fs @156.25MHz）
符合AEC-Q200
符合PCI Express 3.0

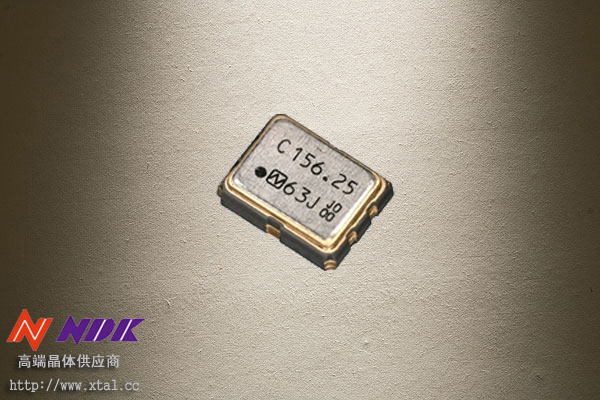

NP3225SC Picture

规格

额定频率范围 (MHz)		100～175
尺寸大小 (L×W×H : mm)		3.2×2.5×0.9
输出规格		HCSL
综合频率允许偏差(*1)		Max. ±50×10^-6
工作温度范围 (℃)		-40 to +85		-40 to +105
储存温度范围 (℃)		-55 to +125
电源电压 [V_CC](V)		+2.5±5 %	+3.3±10 %	+2.5±5 %	+3.3±10 %
消耗电流	工作时 (mA)	Max. 50 （STAND-BY=V_CC or OPEN, R_L=50Ω）
消耗电流	断开时 (µA)	Max. 15（STAND-BY=GND）		Max. 30（STAND-BY=GND）
输出电压（mV）		V_OL : -150～+150（DC特性）
输出电压（mV）		V_OH : +660～+850（DC特性）
上升时间 / 下降时间（ns）		Max. 0.5 （0.175～0.525V）
输出负载 (%)		45 to 55 (波形的50%)
输出负载 [R_L]（Ω）		50
起振时间（ms）		Max. 10
相位抖动 (ps)		Max.1 (频率偏移：12kHz～20MHz)
规格料号		NSC5082A	NSC5082B	NSC5191A	NSC5191B

外形尺寸

NP3225SC外形尺寸

输出波形

NP3225SC输出波形
