晶振的识别分类及测量

文章出处:www.xtal.cc责任编辑:加科电子人气:-发表时间:2017-06-05 11:10【
晶振的识别分类及测量

    一、 单位:赫兹“Hz”

    1MHz=103kHz=106Hz

    符号:  “X、Y”

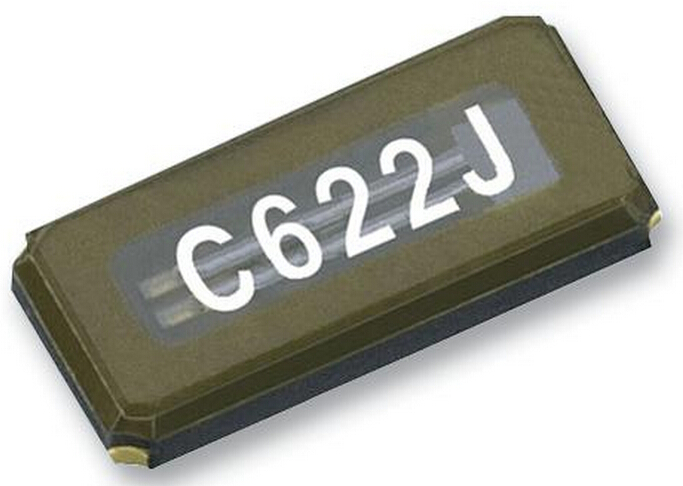

    电感图例

    二、 晶振的分类:

    主板上晶振主要分为:

    1、时钟晶振: 与时钟芯相连  频率为14.318MHz  工作电压为1.1--1.6V

    2、实时晶振: 与南桥相连   频率为32.768MHz  工作电压为0.4V左右

    3、声卡晶振: 与志卡芯片相连 频率为24.576MHz  工作电压为1.1--2.2V

    4、网卡晶振: 与网卡芯片相连 频率为25.000MHz  工作电压为1.1--2.2V






主板上最重要的晶振是实时晶振和时钟晶振,实时晶振给南桥提供振荡频,主板上几乎所有的频率都是以时钟晶振为基础的。如果它们损坏主板不能正常工作


    三、 晶振的标称方法:

    晶振的频率直接标示在晶振上,可通过频率来识别晶振类型。

    四、 晶振的作用:

    与时钟芯片、声卡芯片、网卡芯片、显卡以及其它芯片组成振荡电路是全板上最重要的时钟信号产生源

    五、 晶振的测量及好坏判断

    1、测量方法

    电压法:主板加电,用万用表分别测晶振两引脚电压。正常情况下两引脚电压会不一样,叫压差。

    测频率:用频率计

    波形法:用示波器

    对地打阻值:红笔接地,黑笔测两引脚,讲数为100-750之间正常

    2、好坏判断

    测电压,如果无压差,晶振坏

    用示波器,如果有电压,无波形,晶振坏

    对地阻值,读数在300--800之外,晶振坏

    替换法

    七、晶振的代换原则

    晶振必须原值代换

   晶振的稳频电容(晶振周围两个浅色贴片电容10--18pF之间)必须原值代换
