贴片有源晶振封装大全

文章出处:www.xtal.cc责任编辑:加科电子人气:-发表时间:2017-06-05 16:26【
  值得收藏—贴片有源晶振封装大全

    晶振有分无源晶振和有源晶振,那么贴片有源晶振的封装有哪些种类了?加科就一一列举出来,喜欢的可以收藏起来哦。

    一直以来,人们常被晶振和晶体混淆视听,到底晶振和晶体两者意义是否相同,还是天壤之别了。晶振有人说是晶体振荡器的简称,而晶体是一种无源晶体。所以人们一直以为晶体振荡器就是无源晶体加上振荡器,那么简而言之晶振就是一种有源晶振了。关于这样的说法,我们无法做任何判断,至少我们知道晶体是一种无源晶振,对于有源晶振而言,行业中更喜欢称之为有源晶振或者是石英振荡器,而不是简简单单的晶振。

    由于石英晶体震荡器具有非常好的频率稳定性和抗外界干扰的能力,所以,石英晶体震荡器是用来产生

    基准频率的。通过基准频率来控制电路中的频率的准确性。石英晶体震荡器的应用范围是非常广的,它质量





    等级、频率精度也是差别很大的。通讯系统用的信号发生器的信号源(震荡源),绝大部分也用的是石英晶体震荡器。有源晶振和无源晶振的区别在于:

    1.无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来

    2.有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件主要看你。

    贴片晶振有源封装到底有哪些了?我们开始进入到正题了,电子产业一直都追寻越小越薄越好,那么我们也从小的封装开始说起吧。市面上无源晶振封装最小可以做到2.0*1.2mm,这种是32.768KHZ晶振系列的,MHZ最小封装可以做到1.6*1.2mm。我个人觉得这是逆天的技术呀!贴片有源晶振封装最小封装可以做到2.0*1.6mm,接着就是2.5*2.0*0.8mm封装了,爱普生晶振中该体积对应的型号为SG-8002CE;KDS晶振中对应的型号为DSA221SJ;DSB221SJ;DSV221S;DSO221系列。(注:DSA代表压控温补振荡器,DSB代表温补振荡器,DSV代表压控振荡器,DSO代表石英振荡器);西铁城晶振型号对应的是CSX-252T晶振。

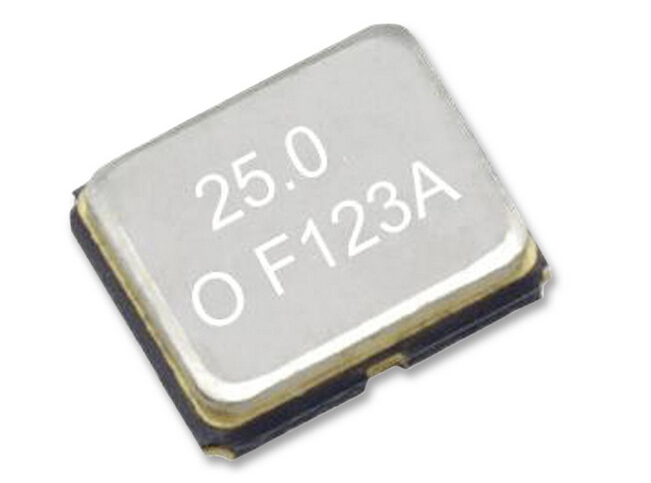

    与无源晶振一样,有源晶振紧挨2520封装的就数3225封装的了。爱普生晶振该体积对应的型号为SG-8002LB,(如果您需要资讯其他振荡器同体积的型号,请咨询我们加科电子);KDS晶振中对应的型号为DSA321SJ系列;西铁城晶振型号对应的是CSX-325T。

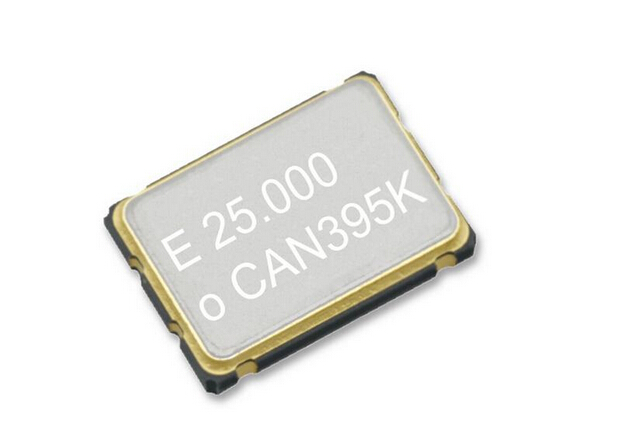

    接下来就是5032贴片晶振的封装了,爱普生对应的型号为SG-8002JF;KDS对应的型号为DSV531S;西铁城对应的型号为CSX-532T。

    贴片有源晶振封装最大的莫过于5070的封装了。爱普生对应的型号为SG-8002JC(爱普生晶振有源晶振最大封装为19.8*7.6*5.3mm,型号是SG-8002DB);西铁城对应的型号是CSX-750F。

    以上只是对贴片有源晶振的封装做一个简单的归类,当然我们提到过有源晶振有分温补振荡器,压控振荡器,压控温补振荡器,石英振荡器,不同振荡器有不同的型号参数。


此文关键字:有源晶振 晶振 爱普生晶振
