NDK晶振|NP3225SA.NP3225SB.NP3225SC|用于高速信号传输设备

文章出处:http://www.xtal.cc/责任编辑:加科晶体电子人气:-发表时间:2020-04-22 11:44【

NDK 日本电波工业株式会社


NDK晶振差分输出是什么?

NDK晶振差分输出用来自晶体振荡器的两个不同的输出信号,这两个信号相位恰好相反。

优点

对有线资料传输有更好的抗杂讯干扰力,提供晶振的低振幅给客户的回路,双振幅在客户的回路上是可用的)

主要的应用

差分输出晶体振荡器的应用领域
用于高频资料通讯
主要协议是PCI Express
PCI Express
是资料通讯标准中的一种,特别用于高阶影像板卡。
PCI Express主要用于电脑,

目前也被用于车用高速资料传输。

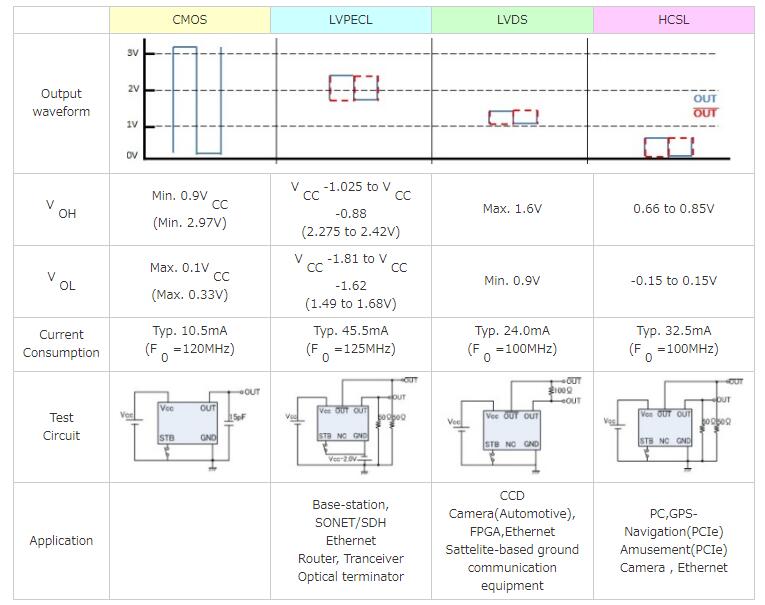

输出和波形



产品线(3.2 x 2.5mm)

符合AEC-Q200符合PCI Express 3.0 (NP3225SC)
ModelFreq. RangeOutputSupply
Voltage
Current
Consumption
Phase Jitter (mA)
(12k to 20MHz)
at 156.25MHz
Product
detail
NP3225SA100 to 175MHzLVPECL+2.5V or +3.3VMax. 60mATyp.90fsPDFPDF
NP3225SB100 to 175MHzLVDS+2.5V or +3.3VMax. 40mATyp.100fsPDFPDF
NP3225SC100 to 175MHzHCSL+2.5V or +3.3VMax. 50mATyp.85fsPDFPDF

相位杂讯/相位抖动

相位杂讯: typ.


 相位抖动: typ. (12kHz to 20MHz)
