Q-SC20S03220C5AAAF晶振为暂态录波指示器专属定制

文章出处:http://www.xtal.cc/责任编辑:人气:-发表时间:2020-05-06 10:23【

暂态录波故障指示器一般用于10kV输配电线路,用于监测线路电流,检测短路和接地故障,暂态录波式故障指示器出厂前需经各电力研究所测试,如电流精度,同步精度,短路故障,接地录波试验等,作为精工晶振公司明星产品,根据SC-20S系列料号的Q-SC20S03220C5AAAF晶振频率为32.768KHz晶体,尺寸为2012,其负载电容12.5PF,精度20PPM,其负载电容有6pF,7pF,9pF电容可选择,根据其不同的性能参数,探讨其在暂态录波指示器中的应用,从额定功率范围,工作温度,频率公差,激励功率以下分析。

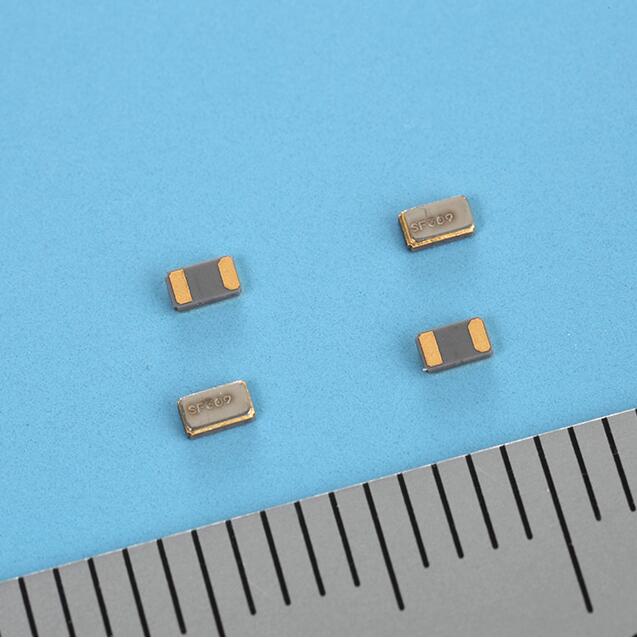

SC-20S

此晶振主要基于低功耗设计需要,如采用CPU主频分频等操作会导致CPU无法休眠,另外晶振本身所需功耗较低,其驱动功耗最低仅0.5μW,SC-20S晶振的-40℃~+85℃工作温度对于暂态录波指示器至关重要,暂态录波指示器需经过高低温测试,即在零下40°和高温70°下长时间的正常工作需超过8小时,且其性能需满足一定要求,如采样精度和同步精度与常温下一致,一方面要求晶振长期在高低温下能够正常运行,另一方面要求在高低温下其频偏性能不受大的影响(频率温度系数−0.030±10%x 10-6/ºC2),频偏会直接影响三相同步精度。



SC-20S

Q-SC20S03220C5AAAF加科晶体电子32.768KHZ12.5PF40°C+85°C20PPM
Q-SC20S0322090AAAF加科晶体电子32.768KHZ9PF40°C+85°C20PPM
Q-SC20S0322070AAAF加科晶体电子32.768KHZ7PF40°C+85°C20PPM

QSC-20S晶振频率公差±20 *10-6当采样点三相同步以后,其同步性能因为RTC频偏的存在而变差,有两个方面影响三相同步性能:一个是频偏大小,如±20*10-6也就是说三相同步在1s内最大频偏可达20us;另外一个是不同晶振频偏的一致性,如果偏移都朝一个方向,其三相同步性能影响就可以忽略不计,激励功率0.5μw(1.0 μW Max.)暂态录波指示器有着严格的功耗要求,此晶振的功耗满足设计的要求。另外加科晶体电子是一家专注进口晶振分销商,货源充足,可以保证稳定供货,官网请访问http://www.xtal.cc/



此文关键字:SC-20S 晶振
