X1G004171005900晶振下一个电口光模块市场爆发点

文章出处:http://www.xtal.cc/责任编辑:加科晶体电子人气:-发表时间:2020-05-07 16:40【

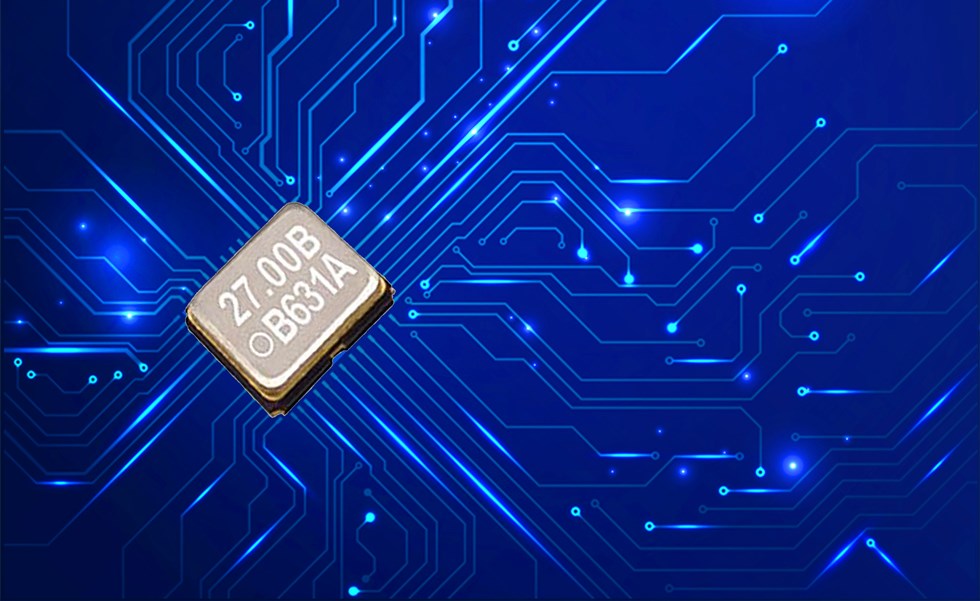

电口光模块的封装和光模块一致,支持热插拔功能,但传输线缆由光缆替换为铜缆进行传输数据,连接器接口为RJ45接口,传输距离在10-30m或者80-100m之间,弥补高速线缆传输距离不足,又能降低光缆通讯的高成本问题,是目前常用的一种模块,在电口光模块中,网络PHY芯片,需要一颗25MHz有源晶振,爱普生晶振公司作为全球知名厂商,推出的有源晶振SG-210STF(X1G004171005900),是低成本,小尺寸的有源晶振SG-210STF采用2.5×2.0×0.8mm小封装,满足模块的小体积要求,在工业级温度范围内频率稳定度保持在±50PPM以内。



SG-210STF晶振电源电压范围在1.6V~3.6V,供电方便,功耗低至1.5mA,带有ST待机功能,可以节约模块的功耗,所以在电口光模块中选择爱普生的SG-210STF晶振有利于降低功耗,稳定工作,是较好的选择,频率1MHz-75MHz之间可选择,此款有源晶振在常温下频率老化3ppm/year该晶振具有优异的频率稳定度,最高可达±25ppm(@-20~+70℃),频率老化仅±3ppm(@+25℃,第一年),待机情况下,电流最大仅2.7uA(供电电压3.3V),再次唤醒的时间最大3ms,可以实现超低功耗应用。

料号供应商频率电压温度精度
X1G004171000900加科晶体电子4MHz1.62 to3.63V40°C+85°C50PPM
X1G004171029900加科晶体电子4MHz1.62 to3.63V40°C+105°C50PPM
X1G004171001500加科晶体电子8MHz1.62 to3.63V40°C+85°C50PPM
X1G004171006900加科晶体电子8MHz1.62 to3.63V40°C+105°C50PPM
X1G004171001600加科晶体电子10MHz1.62 to3.63V40°C+85°C50PPM
X1G004171036500加科晶体电子10MHz1.62 to3.63V40°C+105°C50PPM
X1G004171016300加科晶体电子12MHz1.62 to3.63V20°C+70°C25PPM
X1G004171001800加科晶体电子12MHz1.62 to3.63V40°C+85°C50PPM
X1G004171028000加科晶体电子12MHz1.62 to3.63V40°C+105°C50PPM
X1G004171006100加科晶体电子12.288MHz1.62 to3.63V20°C+70°C25PPM
X1G004171001900加科晶体电子12.288MHz1.62 to3.63V40°C+85°C50PPM
X1G004171036600加科晶体电子12.288MHz1.62 to3.63V40°C+105°C50PPM
X1G004171002500加科晶体电子14.7456MHz1.62 to3.63V40°C+85°C50PPM
X1G004171036700加科晶体电子14.7456MHz1.62 to3.63V40°C+105°C50PPM
X1G004171002700加科晶体电子16MHz1.62 to3.63V40°C+85°C50PPM
X1G004171015400加科晶体电子16MHz1.62 to3.63V40°C+105°C50PPM
X1G004171021800加科晶体电子20MHz1.62 to3.63V20°C+70°C25PPM
X1G004171002900加科晶体电子20MHz1.62 to3.63V40°C+85°C50PPM
X1G004171023800加科晶体电子20MHz1.62 to3.63V40°C+105°C50PPM
X1G004171015600加科晶体电子24MHz1.62 to3.63V20°C+70°C25PPM
X1G004171003100加科晶体电子24MHz1.62 to3.63V40°C+85°C50PPM
X1G004171019700加科晶体电子24MHz1.62 to3.63V40°C+105°C50PPM
X1G004171003200加科晶体电子24.576MHz1.62 to3.63V40°C+85°C50PPM
X1G004171036800加科晶体电子24.576MHz1.62 to3.63V40°C+105°C50PPM
X1G004171007700加科晶体电子25MHz1.62 to3.63V20°C+70°C25PPM
X1G004171003300加科晶体电子25MHz1.62 to3.63V40°C+85°C50PPM
X1G004171005900加科晶体电子25MHz1.62 to3.63V40°C+105°C50PPM
X1G004171003400加科晶体电子26MHz1.62 to3.63V40°C+85°C50PPM
X1G004171024400加科晶体电子26MHz1.62 to3.63V40°C+105°C50PPM
X1G004171003500加科晶体电子27MHz1.62 to3.63V40°C+85°C50PPM
X1G004171025000加科晶体电子27MHz1.62 to3.63V40°C+105°C50PPM
X1G004171004000加科晶体电子32MHz1.62 to3.63V40°C+85°C50PPM
X1G004171012700加科晶体电子32MHz1.62 to3.63V40°C+105°C50PPM
X1G004171011900加科晶体电子33.33MHz1.62 to3.63V40°C+85°C50PPM
X1G004171030000加科晶体电子33.33MHz1.62 to3.63V40°C+105°C50PPM
X1G004171012000加科晶体电子33.3333MHz1.62 to3.63V40°C+85°C50PPM
X1G004171007500加科晶体电子33.3333MHz1.62 to3.63V40°C+105°C50PPM
X1G004171004500加科晶体电子40MHz1.62 to3.63V40°C+85°C50PPM
X1G004171020600加科晶体电子40MHz1.62 to3.63V40°C+105°C50PPM
X1G004171007800加科晶体电子48MHz1.62 to3.63V20°C+70°C25PPM
X1G004171004600加科晶体电子48MHz1.62 to3.63V40°C+85°C50PPM
X1G004171036900加科晶体电子48MHz1.62 to3.63V40°C+105°C50PPM
X1G004171007900加科晶体电子50MHz1.62 to3.63V20°C+70°C25PPM
X1G004171004700加科晶体电子50MHz1.62 to3.63V40°C+85°C50PPM
X1G004171012600加科晶体电子50MHz1.62 to3.63V40°C+105°C50PPM
X1G004171037000加科晶体电子72MHz1.71 to3.63V20°C+70°C25PPM
X1G004171012400加科晶体电子72MHz1.71 to3.63V40°C+85°C50PPM
X1G004171037100加科晶体电子72MHz2.25 to3.63V40°C+105°C50PPM




此款SG-210STF有源晶振功耗与工作电压和工作频率相关,在不同的频率范围,不同的输出电压下所消耗电流也略有不同,在工作电压3.3V频率1M-20MHz时最大1.8mA,在20M-40MHz,VCC=1.8V±10%,消耗电流不超过1.8mA,40M~60MHz,VCC=3.3V±10%消耗电流不超过2.6mA,60M-75MHz时最高3mA,该晶振的外部尺寸2.5*2.0*0.8mm,满足小型化要求,温度范围范围可达-40~105℃高于工业级的温度要求,可应用在苛刻的环境中,此外SG-210STF的负载电容不超过15pF有利于避免系统出现误操作的情况。

此文关键字:爱普生晶振 晶振 SG-210STF
